氣路系統

    激光切割機的氣路有兩部分，一部分為提供給切割頭的切割氣體，有清潔干燥壓縮空氣、高純氧氣和高純氮氣。另一部分為輔助氣體，全部都是清潔干燥的壓縮空氣。包括夾緊工作臺的氣缸使用氣體和光路的正壓除塵氣體。

    對于壓縮空氣而言，從壓縮機出來的氣體經過儲氣罐和冷干機進入氣控柜后，經過一套精密空氣處理系統，變成清潔干燥的氣體，分成三路，一路作為切割氣體、一路作為氣缸使用氣體、另一路作為光路正壓除塵氣體。其使用壓力由對應的調壓閥來調整。

    切割氣體分為三種氣體：壓縮空氣、氧氣和氮氣，并且這三種氣體可根據不同要求來選擇。壓縮空氣主要是用來進行模板、PVC等非金屬易燃材料的切割普通碳鋼；氮氣主要用來切割不銹鋼和合金鋼。針對不同的材料來選用不同的切割氣體。另外在切割氣體系統里面由于安裝了壓力傳感器，確保了機床在氣體壓力不夠的時候能及時停止工作，避免了切割零件的報廢。其氣壓閥值可以由壓力傳感器上部螺釘調節設定，切割用的壓縮空氣和氧氣也可以由程序控制比例調節閥來調節。

    壓縮空氣在機床中作用：1，驅動夾緊氣缸，夾緊工作臺，保持工作臺在切割過程中不移動，使切割順利進行。2，進入光路，使光路系統在工作過程中始終保持正氣壓，避免了切割灰塵進入光路系統中，避免鏡片的污染，有效地保護了鏡片，延長了鏡片的使用壽命。3，用于切割中去除火車票塵、清理切削面。

    水路系統

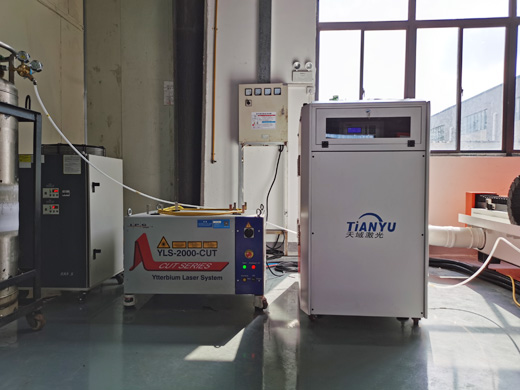

    激光切割機的水路系統也包括兩部分：一部分冷卻水從冷水機組出來后進入激光器，通過激光器內的散熱器對激光器進行冷卻后，返回冷水機組；另一部分是冷卻水對光路系統的反射鏡及切割頭進行冷卻。
